Самодиагностика Ниссан и коды ошибок #3 : Club-Nissan.ru

Nissan

NISSAN Sunny 2.0 GTI(SR20DE) с 1991 г.

Primera 2.0/Cat(SR20DE) 1990-93 г.г.

Primera II 1.6i/2.0i(GA16DE/SR20DE) с 1993 г.

300ZX TwinTurbo(VG30DETT) с 1990 г.

Serena 1.6/2.0(GA16DE/SR20DE) с 1993 г.

Micra 1.0i/1.3i(CG10DE/CG13DE) с 1992 г.

Prairie 2.0(M11)(CA20E) с 1991 г.

FORD Maverick 2ЛЦК24Е) с 1993 г.

Система управления NISSAN ECCS MPi

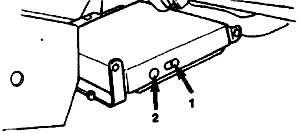

При появлении неисправности в системе впрыска одновременно загорятся лампа предупреждения о неисправности на панели приборов (рис 4) и красный светодиод, расположенный на ECU (поз 1, рис 1) Система самодиагностики работает в двух различных режимах Режим I, когда инициируется лампа предупреждения на панели приборов и Режим II собственно режим самодиагностики

Работа системы самодиагностики

рис1

Код неисправности в режиме II индицируется в виде двух цифр Первая цифра, обозначающая десятки, индицируется более длительными (0 6 сек ) миганиями светодиода, а вторая цифра "единицы" миганиями меньшей длительности (0 3 сек ) Например, код 12 будет представлен одним миганием длительностью 0 6 сек и, через паузу 2 сек , двумя миганиями по 0 3 сек

Метод перехода из режима I в режим II зависит от модели автомобиля

Тестирование - режим 1

рис2

Включите зажигание и посмотритe, горит ли лампа предупреждения на панели приборов Если лампа не горит, проверьте исправность лампы

Запустите двигатель, если система впрыска исправна, лампа предупреждения погаснет Если в системе есть неисправность, лампа будет продолжать горечь Для того, чтобы узнать код неисправности, необходимо перейти к режиму II Примечание Переход с режима I к режиму II возможен только при неработающем двигателе

Тестирование - режим 2(кроме 300ZX и Serena)

рис3

Включите зажигание, двигатель не запускайте

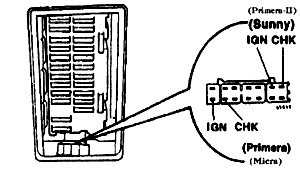

Перемкните подходящей перемычкой зажимы IGN и СНК диагностического разъема (рис 2)
Подождите не менее 2 сек
Уберите перемычку
Теперь система самодиагностики находится в режиме II
Запустите двигатель
Сравните код, индицируемый красным светодиодом на ECU и лампой предупреждения на панели приборов с Таблицей кодов неисправностей
Снова перемкните те же самые зажимы диагностического разъема
Подождите не менее 2 сек
Уберите перемычку Будет индицироваться код следующей возможной неисправности
Примечание При выключении зажигания система самодиагностики возвращается в режим I При необходимости датчик отработавших газов может быть проверен в режиме II г работающим двигателем

Тестирование - режим 3(300ZX и Serena)

рис4

Включите зажигание, двигатель не запускайте

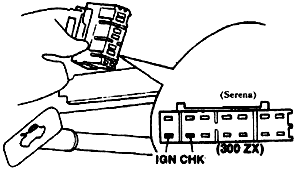

Используя подходящую перемычку, перемкните зажимы IGM и СНК диагностического разъема, расположенною под приборной панелью водителя (рис 4)
Тонкой отверткой полностью закрутите по часовой стрелке винт прибора режимов (поз 2, рис 1)
Подождите не менее 2 сек
Удалите поставленную ранее перемычку и полностью выкрутите винт выбора режимов против часовой стрелки
Теперь система самодиагностики находится в режиме 2
Запустите двигатель
Сравните код, индицируемый красным светодиодом, расположенным на ECU и лампой предупреждения на панели приборов с Таблицей кодов неисправностей
Снова перемкните зажимы IGN и СНК (рис 3) и после паузы в 2 сек прочитайте следующий возможный код неисправности
Удалите поставленную ранее перемычку

Примечание После окончания тестирования проследите, чтобы винт выбора режимов находился в выкрученном против часовой стрелки положении (поз2,рис1)

Таблица кодов неисправностей

Код	Местонахождение неисправности
1-1	датчик оборотов двигателя
1 2	датчик расхода воздуха
1-3	датчик температуры двигателя
2-1	сигнал от системы зажигания
3-4	датчик детонации
4-2	датчик температуры топлива
4-3	датчик положения дроссельной заслонке и ее цепи
5-4	нет сигнала от автоматической коробки передач
5 5	в системе нет неисправностей
