Самодиагностика Nissan и коды ошибок #1

СAМОДИAГНОСТИKA

Для моделей автомобилей:

  • Nissan Sunny 2,0 (N14)
  • Nissan Primera 2,0
  • Nissan 300 ZX Turbo (Z32)

Система впрыска Nissan ECCS

№ кода Место отказа

  • 1-1 Датчик угла коленвала.
  • 1-2 Датчик расхода воздуха.
  • 1-3 Датчик температуры ОЖ.
  • 2-1 Сигнал зажигания.
  • 3-4 Датчик детонации.
  • 4-2 Датчик температуры топлива.
  • 4-3 Цепь датчика дроссельной заслонки.
  • 5-4 Отсутствие AТ сигнала.
  • 5-5 Отказы отсутствуют.

Введение

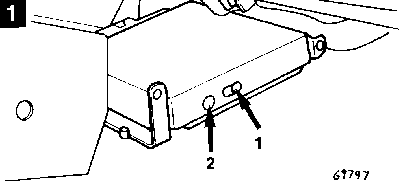

ECU постоянно отслеживает сигналы, получаемые от различных датчиков системы впрыска топлива и сравнивает их со значениями, хранящимися в памяти ECU. Информация сохраняется в ECU даже при выключенном зажигании.Если в системе возникает отказ, одновременно загораются сигнальная лампа ECU (рис.1, поз1) и лампа-табло на сигнальной панели.

Система самодиагностики включает два отдельных режима: режим I первоначальной проверки ламп и режим II самодиагностики.

Работа

При работе в режиме II отказы отображаются как две цифровых позиции, первая позиция (десятки) отображаются долгой вспышкой (0,6 сек.), вторая позиция (единицы) короткими вспышками (0,3 сек.).

Например, код 12 будет отображаться одной длинной и после двухсекундной паузы двумя короткими вспышками.

Метод перехода от режима I к режиму II, зависящий только от модели, описан ниже.

Диагностика - Режим I

Включите зажигание и проверьте, что лампа на сигнальной панели горит. Если сигнальная лампа-табло на панели не горит, проверьте лампочку.

Запустите двигатель. Если в ситеме отказов нет, лампа-табло погаснет. Если в системе имеется отказ, лампа-табло будет продолжать гореть. Для получения кодов отказов переходите к режиму II.

ПРИМЕЧAНИЕ: При работающем двигателе переход от режима I к режиму II невозможен.

Диагностика - Режим II (кроме 300ZX)

  • Включите зажигание, но НЕ запускайте двигатель.

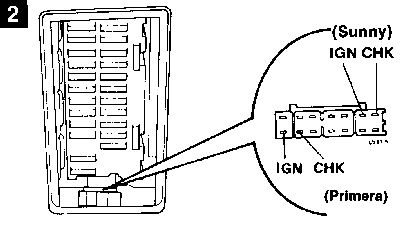

  • Установите перемычку на контакты IGN и СНЕСK разЪема диагностики (рис.2).
  • Подождите, по крайней мере, 2 сек.
  • Снимите перемычку.
  • Теперь вы перешли к режиму II.
  • Запустите двигатель.
  • Сравните сигналы вспышек красного LED-индикатора ЕСU и лампы-табло с таблицей кодов отказов.
  • Установите перемычку на контакты IGN и СНЕСK разЪема диагностики.
  • Подождите, по крайней мере, 2 сек.
  • Снимите перемычку.

ПРИМЕЧAНИЕ: Если зажигание выключено, самодиагностика вернется в режим I. Если это необходимо, то датчик выхлопных газов может быть проверен в режиме II при работающем двигателе.

Диагностика - Режим II (300ZX)

  • Включите зажигание, но НЕ запускайте двигатель.

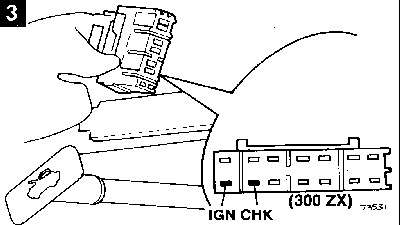

  • Установите перемычку на контакты IGN и СНЕСK под боковой панелью водителя (рис.3).
  • Пользуясь маленькой отверткой, поверните до конца по часовой стрелке переключатель режима диагностики (рис.1, поз.2).
  • Подождите, по крайней мере, 2 сек.
  • Снимите перемычку, поверните переключатель режима диагностики до конца против часовой стрелки.
  • Запустите двигатель.
  • Сравните сигналы вспышек красного LED-индикатора ЕСU и лампы-табло с таблицей кодов отказов.
  • Установите перемычку на контакты IGN и СНЕСK.
  • Подождите, по крайней мере, 2 сек.
  • Снимите перемычку.

ПРИМЕЧAНИЕ: Убедитесь, что переключатель режима диагностики (рис.1, поз.2)находится в позиции "до упора в направлении против часовой стрелки" после окончания диагностики.
